Torre I-214 refrigerada mediante un bosque.

La vegetación posee una gran capacidad para refrigerar el ambiente: un haya adulta (fagus silvatica) tiene una potencia de refrigeración de 1000 megajulios/día. Cada litro de agua evaporada por la vegetación produce 2300 kj (0.64kWh) de enfriamiento. La capacidad del hombre para aprovechar esta energía ha sido limitada dado que la mayor parte de la refrigeración producida por la vegetación no repercutía en la climatización de la arquitetura y se perdía.

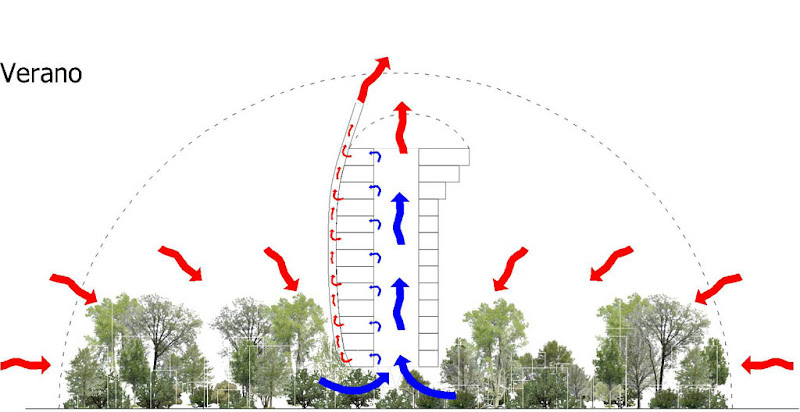

La torre I-214 utiliza el área reforestada bajo sus pies para refrigerarse en verano. El aire caliente del entorno es succionado por el núcleo central de la torre, esto hace circular el aire a través de la vegetación que lo enfría, después lo hace entrar en la torre proveyendo de aire fresco a las viviendas.







En este video se puede observar las partículas de aire caliente que son succionadas por la torre, pasan por la vegetación, se enfrían, refrigeran las viviendas de la torre y salen por los tubos de ventilación superiores.

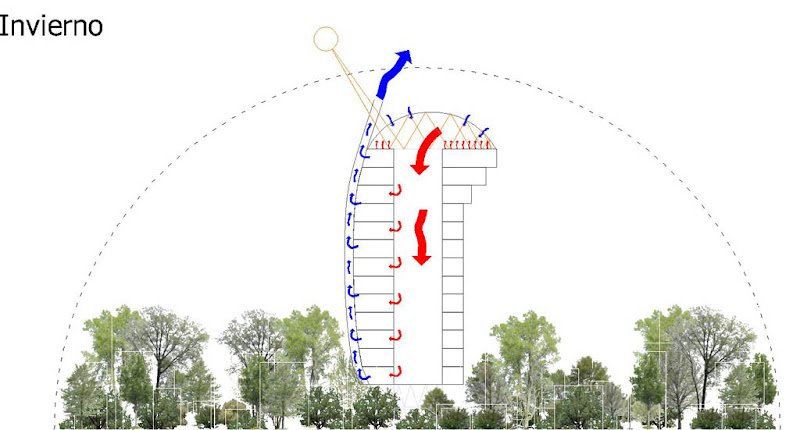

En invierno el invernadero de la parte superior se cierra actuando como sistema de calefacción. El aire se calienta en la parte superior y es succionado hacia abajo por las viviendas. La puerta que permitía la entrada de aire desde la vegetación inferior permanece cerrada.

La torre se apoya en el territorio con la mínima cimentación para dejar el mayor espacio posible a la vegetación. El acceso a las torres se realiza mediante pasarelas elevadas desde el edificio de aparcamientos adyacente. Las torres se agrupan con una densidad suficiente para hacer viable el uso del transporte público.

La torre contribuye a la formación de tormentas orográfico-convectivas mediante la elevación de aire con gran contenido de huemdad, a la depuración de aguas residuales del nucleo de la urbanización y a la reforestación del territorio.Cálculo del sistema de refrigeración

Los árboles constituyen el sistema de depuración de las aguas grises de la torre de manera que se establece una relación simbiótica entre el bosque y la torre: la vegetación depura y se reiga mediante las aguas grises de las viviendas mientras que las viviendas se refrigeran mediante la evapotranspiración de la vegetación.

Cuantas más personas hay en la torre más aguas grises producen, más riego, más evapotranspiración y, por lo tanto, más refrigeración. También cuanto más aumenta la temperatura ambiente, más evaporación producirían las plantas para enfriarse y enfriar el ambiente. Se trata de un sistema autorregulable de depuración + refrigeración sensible al número de personas que habita la torre y a la temperatura ambiente.

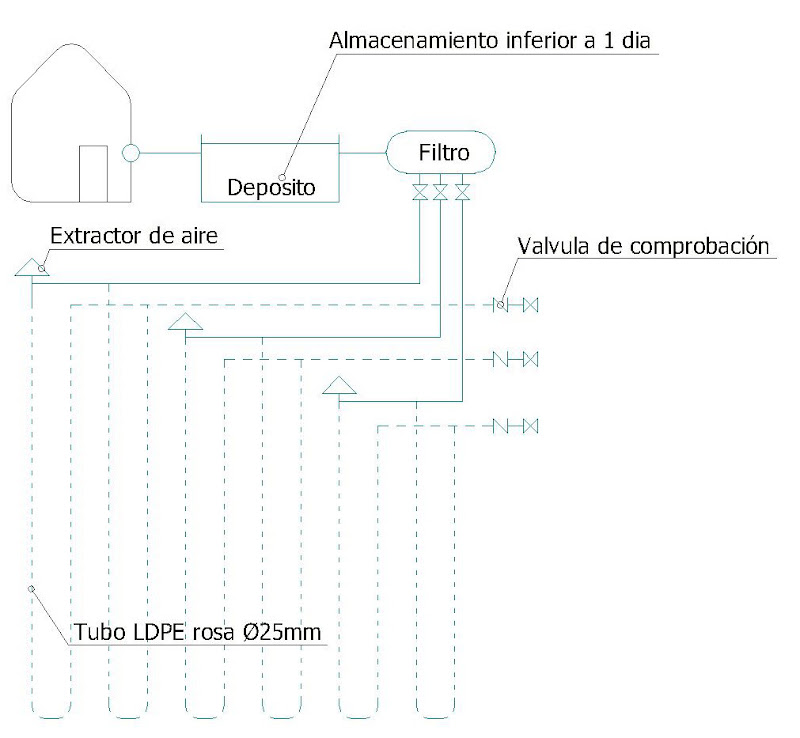

La depuración mediante filtros verdes ya se ha utilizado con éxito en pueblos como Monzón (Huesca). El sistema de riego de aguas grises utilizado en este proyecto permanece enterrado 1 metro bajo tierra para evitar cualquier mal olor derivado. Consiste en una serie de tubos perforados de LDPE que garantizan la práctica ausencia de mantenimiento.

No todas las especies vegetales son aptas para la fitodepuración, la especie más usada en el chopo (Populus Alba) que es también uno de los árboles autóctonos que más evapotranspiración produce (15 litros de agua/m2/día). Otras especies que se pueden utilizar para depurar aguas grises son: pino carrasco (pinus halepensis), carrizo (phragmites australis), adelfa (Nerium oleander), el ciprés (Cupressus sempervirens), el tamarisco (Tamarix sp.), el terebinto o cornicabra (Pistacia terebinthus), y el zausgatillo o hierba de la castidad (Vitex agnus- castus).

Cada una las especies vegetales tiene una capacidad de evapotranspiración diferente: si utilizamos chopos (Populus Alba), 15 litros de agua/m2/día, podríamos refrigerar un volumen de aire en circulación de 60000 m3/hora, lo que equivale a una torre de unas 16 plantas a razón de 3 viviendas por planta. Si utilizamos tamarisco(Tamarix sp.) (5 litros de agua/m2/día) la capacidad de refrigeración se ve reducida a 6 plantas. De esta manera se establece una relación directa entre el tipo de vegetación y el número de viviendas.

Los chopos, además de ser una especie autóctona de España, presentan la ventaja añadida de tener un rápido crecimiento, en 7 años alcanza los 10 metros de manera que podríamos poner el sistema en funcionamiento mediante plantones en un tiempo de 3 años y estaría a pleno rendimiento a los 10 años del inicio de la construcción.

Cálculo del sistema de refrigeración.

Cada una las especies vegetales tiene una capacidad de evapotranspiración diferente: si utilizamos chopos (Populus Alba), 15 litros de agua/m2/día, podríamos refrigerar un volumen de aire en circulación de 60000 m3/hora, lo que equivale a una torre de unas 16 plantas a razón de 3 viviendas por planta. Si utilizamos tamarisco(Tamarix sp.) (5 litros de agua/m2/día) la capacidad de refrigeración se ve reducida a 6 plantas.

Como se puede observar en el ábaco psicométrico vamos a reducir la temperatura de la torre de 35ºC y 38% de humedad relativa a 26ºCy h.r. 82%

Suponemos los siguientes datos de partida para la torre:
Sup / Planta = 220m2
Volumen / Planta = 600m3
Renovación de aire cada minuto.
Caudal=60000M3/HORA
Densidad del aire 1,16kg/m3
Caudal=69600Kg/HORA

La capacidad de succión de la torre ha sido calculada para una altura de torre de 40 metros de altura mediante un programa de simulación de fluidos, solo se ha contado como refrigerado el aire afectado por una vegetación de una altura media de 10m.

Cantidad de agua evaporada necesaria.
Si tengo una T=35ºC y H.R. 38% que son 14.0gr.humedad/kg de aire seco. Deseo bajar la temperatura a 26ºCy h.r. 82% que son 17,75gr.humedad/kg de aire seco. Por tanto la diferencia de agua a portar por kilo de aire es de 3,75gr./kg.
APORTE DE AGUA=3,75gr./kg.x 69600Kg/HORA = 261000gr/hora= 261l/hora en los momentos más calurosos.

Si quisiéramos evaporar agua manualmente necesitaríamos 35 boquillas nebulizadoras comerciales de caudal igual a 7,6l/hora. Sin embargo vamos a refrigerar la torre con Chopos (populus alba).

Cantidad de vegetación necesaria.
La especie Populus alba (chopo) de 7 años tiene una evapotransporación en condiciones óptimas de 22 riegos al año de 14′9mm/dia en verano lo que significa picos de evapotranspiración en los momentos más calurosos del día de hasta 22mm/dia.
Plantando la base de la torre de chopo POPULUS ALBA e.t.max = 0,92l/m2/hora y calculando que el área de referencia (area de chopos afectada por la succión) que afecta a la torre es de 3788m2 evaporo 3484l/hora.
Suponiendo una simultaneidad del 100% en el momento de más calor en verano en Alicante podría refrigerar una torre de 13,3 PLANTAS (2420m2). Considerando un 80% de simultaneidad podría refrigerar 16,7 plantas.





Para evaluar la capacidad de succión de la torre y el volumen de vegetación que contribuye a refrigerar la torre hemos utilizado simulaciones como la que se observa en este vídeo.

Jordi Serramia Ruiz, Arquitecto.
